??當前位置： 首頁>行業應用>汽車行業應用>焊裝車間 返回
汽車行業應用

焊裝車間

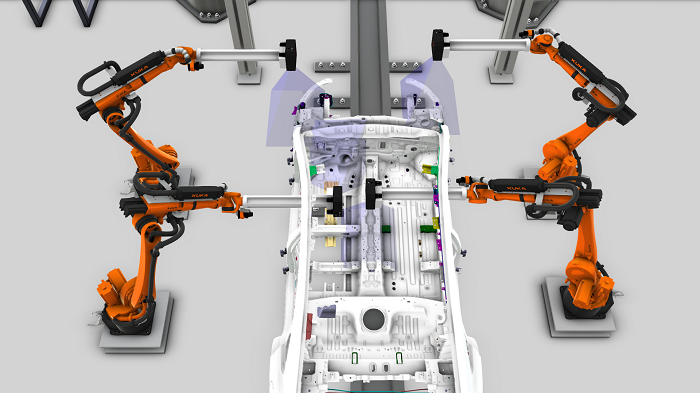

3D視覺在線測量解決方案

辰視3D視覺在線測量方案，采用了高精度結構光3D相機，通過一次拍攝多個特征方式，準確測量特征在車身 坐標系下的位置，實時檢測車身生產過程種的位置尺寸變化情況，從而實現全檢測來提升生產質量。

【方案優勢】
◆ 工業級3D相機，速度快、5M精度高。
◆ 支持豐富特征，圓孔、腰形孔、棱形孔、螺柱、螺 母槽，邊點，面點等。
◆ 支持鍍鋅、高反、發黑、純色等復雜特征。
◆ 節拍快，2-3pcs/次。
◆ 性價比高，極具行業競爭優勢。

規格參數


節拍 2-3pcs/次，支持拍攝一次測量多個特征。
支持特征 圓孔、腰形孔、棱形孔、螺柱、螺母槽、柳釘、邊點、面點等，支持輸出位置和 尺寸等。
視野 長x寬x高=160 x 80 x30@390mm
精度 精度最高可達±0.3mm
根據需要可定制更高精度相機。
穩定性 只需3D數模，掌握全棧檢測、識別和定位核心技術，已穩定持續運行超過15000小時。
適配機器人 可適配各種國內外主流品牌的機器人，如庫卡、ABB、發那科、安川，及其它國內外機器人品 牌二十余種。
相機型號 CS-ST-S21(B)-5M

測量流程

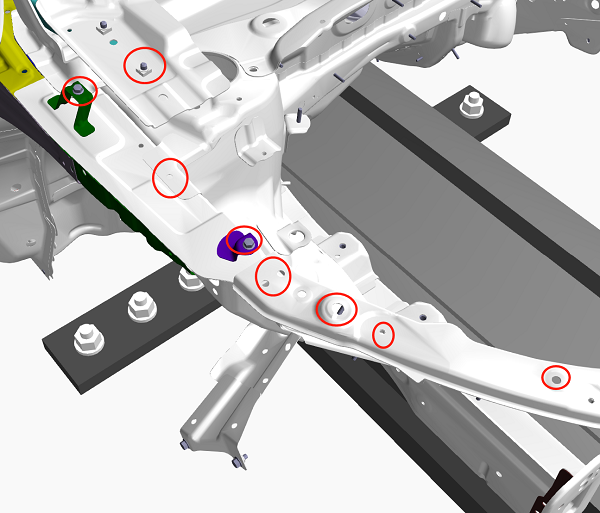

1、指定工件的被拍特征

2、拍照基準孔和特征點位， 并計算相機下的位置（x,y,z)

3、將位置點（x,y,z)轉到 車身坐標系下

焊裝車間
3D視覺在線測量應用場景

某國內知名汽車主機廠

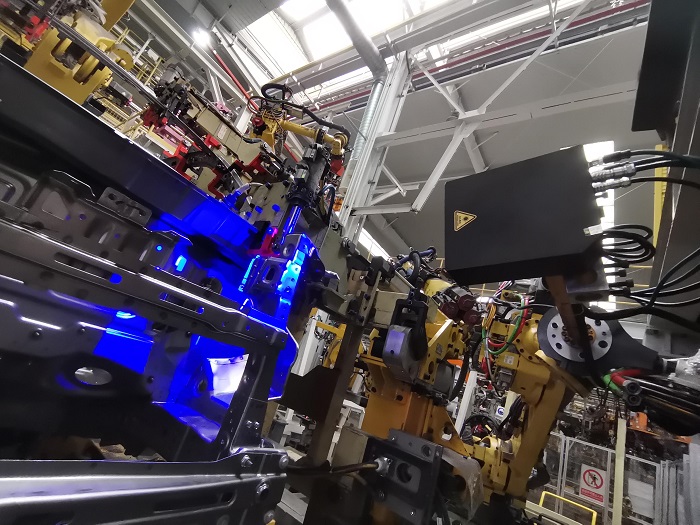

3D在線測量-前車梁測量


項目需求：前車梁在線測量、圓孔、螺槽、 螺柱、腰形孔等。
相機選型：CS-ST-S21(B)-5M
工作距離：390mm
引導精度：±0.3mm
視覺節拍：2-3pcs/次
運行時間：持續穩定運行>10000小時
項目效益：不影響生產節拍情況下，實時監測每臺車的關鍵特征點的位置和尺寸信息，對異常情形進行實時預警。有效減少缺陷車輛，提升每臺車的生產質量。通過測量數據分析，指導設計和改善生產工藝。

某國內知名汽車主機廠

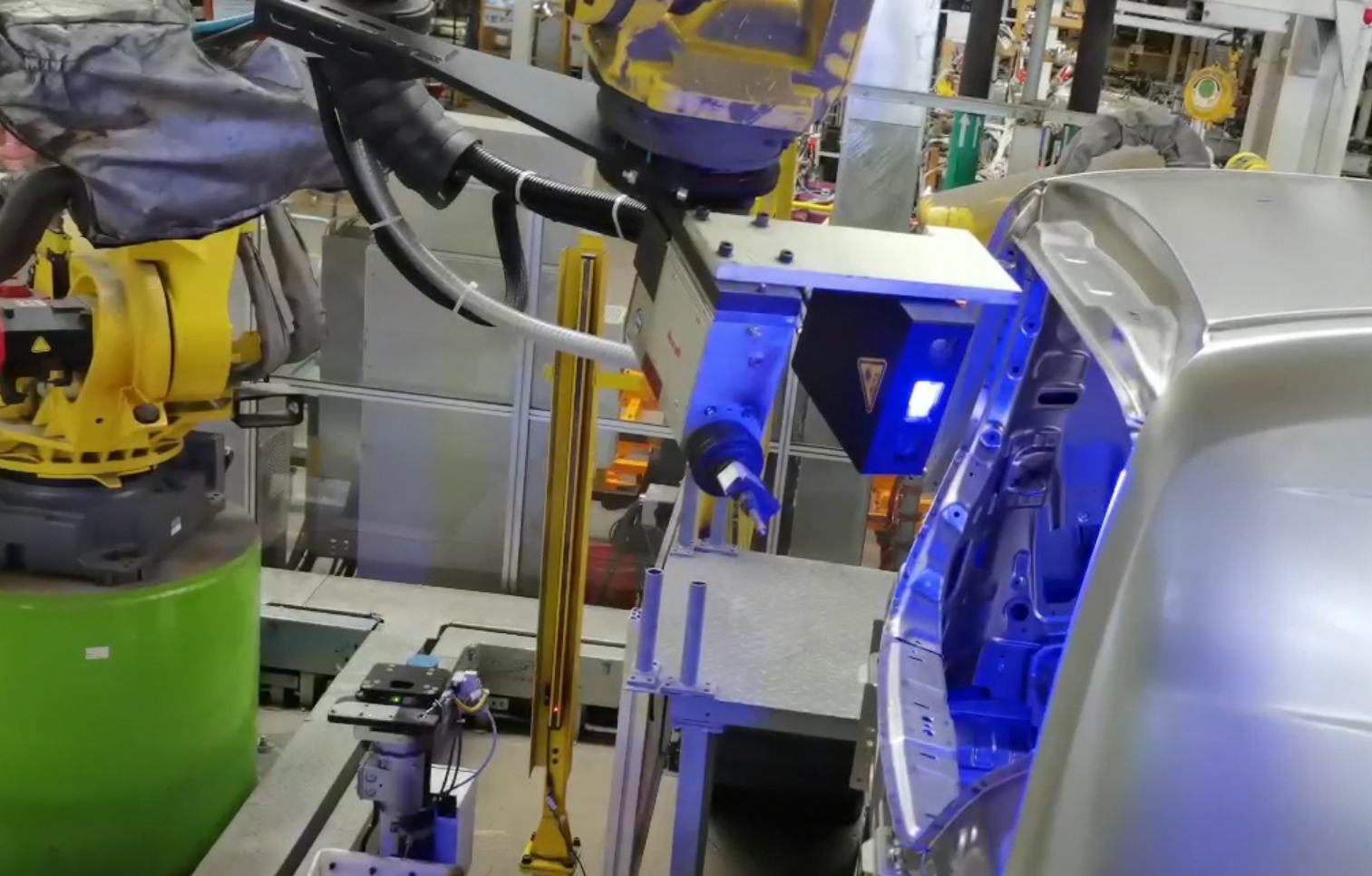

3D在線測量-車尾部測量


項目需求：車尾關鍵特征在線測量，包括圓孔、腰形孔和邊點等。
相機選型：CS-ST-S21(B)-5M
工作距離：390mm
引導精度：±0.3mm
視覺節拍：2-3pcs/次
運行時間：持續穩定運行>5000小時
項目效益：不影響生產節拍情況下，實時監測每臺車的關鍵特征點的位置和尺寸信息，對異常情形進行實時預警。有效減少缺陷車輛，提升每臺車的生產質量。通過測量數據分析，指導改善設計和生產工藝。
